シートシャッター『門番』 [小松電機産業]

  1. 12万台の実績をもとにクリーンルームをはじめあらゆる用途に最適
  2. お客様の間口に合わせ、サイズは自由に製作可能
  3. 高速シートシャッター 『門番』 は全シリーズでエコマーク認定を受けました。エコマーク認定番号:第10123019号

製品概要

シートシャッター 門番とは
  • 建物の外部や内部の間仕切り等あらゆる間口に対応した高速開閉するビニール製のシャッターです。
  • 防虫・防塵・防寒・空調効果アップ等に最適です。

モデル

『門番』パイプレスシートシャッターGF型
  • 気密性
    業界トップ。従来比約18倍の気密性
    ファスナーガイド、エアタイトシールの採用により高い気密性能と防虫・防塵性能を発揮します
シートシャッター 『門番』パイプレスシートシャッターGF型の図1
  • 安全性
    高耐久・安全・自動復帰
    柔らかい下端部と3段階の上昇スピード、障害物接触時検知機能が働きます
シートシャッター 『門番』パイプレスシートシャッターGF型の図2
  • 自動復帰機構
    万一シートに接触した場合、一定以上の強さでシートがガイドから外れて破損を防止。外れたシートは上昇することで自動的にガイド内に納まります。事故による開放時間を短縮するとともに修理やメンテナンスの手間と費用を抑えます。
シートシャッター 『門番』パイプレスシートシャッターGF型の図3
  • 非常時の通過も安心
    非常時など、シートの端を持ち上げることでガイドからシートが外れて通路確保が可能。誰でも簡単に外せるため、緊急時も安心の構造です。
シートシャッター 『門番』パイプレスシートシャッターGF型の図4
  • 高い安全性
    シート下降時に障害物が接触するとそれを検知し低速で反転上昇。光電式の障害物センサーを検知した場合は中速で反転上昇をすることで反転時の衝撃緩和によって耐久性の向上につながりました。
シートシャッター 『門番』パイプレスシートシャッターGF型の図5
『門番』パイプ式シートシャッターKV型
  • 風に強いパイプ式でシートの膨らみを抑える
  • パイプ式も高気密 従来比約14倍の気密性
    巻取部とフレーム部にエアタイト構造を採用し飛躍的に気密性を向上させました。(エアタイトシール採用)
シートシャッター 『門番』パイプ式シートシャッターKV型の図1
  • 耐久性能向上
    シートの両端にローラーユニットを採用する事によりシートの摩耗と破れを抑えられました。(シート非接触構造)
シートシャッター 『門番』パイプ式シートシャッターKV型の図2 シートシャッター 『門番』パイプ式シートシャッターKV型の図3

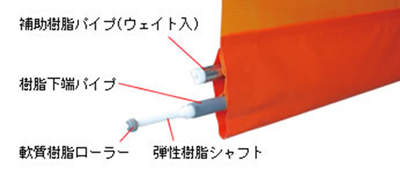

  • 安全性能向上
    最下端部を樹脂下端パイプに改良した事により接触時の衝撃を和らげ、パイプの折れやフレームの破損を防ぎます。(軟質樹脂ローラー、弾性樹脂シャフト採用)
シートシャッター 『門番』パイプ式シートシャッターKV型の図4
  • 高い耐久性と安心の減速機構(GF型・KV型)
    エンジンに内蔵の遊星はすば歯車減速機は一般に使用される減速機に比べ約5倍の寿命で高い耐久性を実現。
シートシャッター 『門番』パイプ式シートシャッターKV型の図5

※GF型、KV型共に単相AC200V仕様となります。
他に三相AC200V仕様のSV型があります。

『門番』シートラインナップ
シートシャッター 『門番』シート(クリア)
  • クリア
    透光率68%
    室内に明かりが取り入れられます
シートシャッター 『門番』シート(オレンジ)
  • オレンジ・抗菌オレンジ
    誘因阻止率69%
    防虫用シート
シートシャッター 『門番』シート(メッシュ)
  • メッシュ
    通気性のあるシート
    ※仕様により製作不可
シートシャッター 『門番』シート(不燃)
  • 不燃
    ガラス繊維を使用した防耐火不燃シート
    不燃認定番号:NM-0414

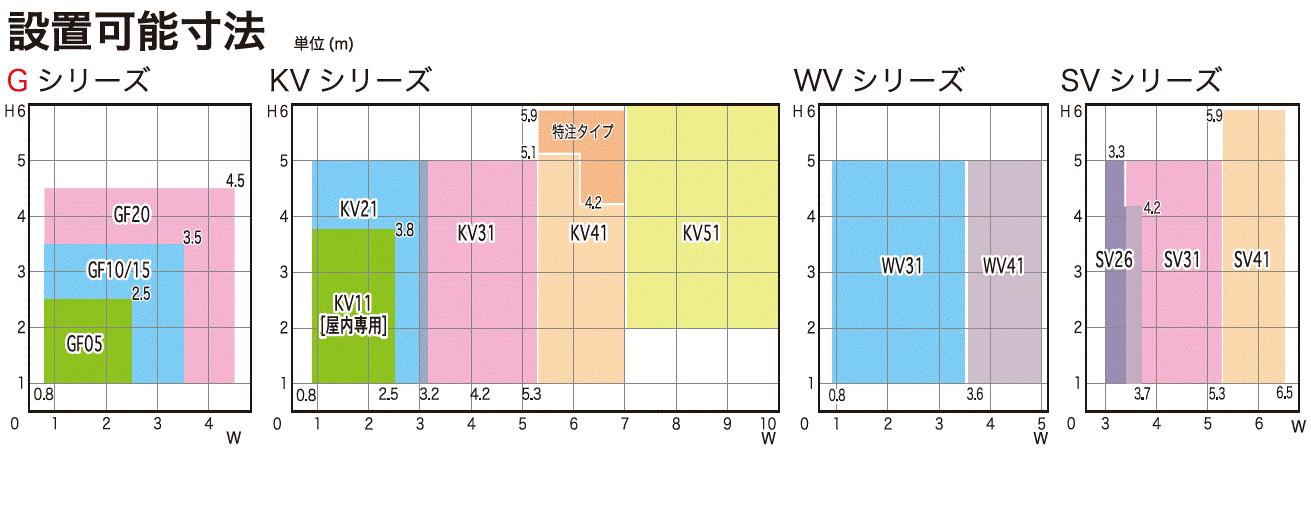

シートシャッター 『門番』設置可能寸法の図
オプトロンシャッター門番
  • オプトロンシートが室内光をカット・コントロール
    昆虫誘引阻止率80%を可能にしました。
    飛翔昆虫が活発に反応する500nmまでの波長域を大幅にカット。これにより建物への虫の誘引飛来を未然に防ぎ、高い防虫性能を発揮します。
シートシャッター 『門番』オプトロンシャッター門番の図1 シートシャッター 『門番』オプトロンシャッター門番の図2
シートシャッター内蔵防虫用エアカーテン
  1. 防虫用エアーカーテンにシートシャッターを組み込み、一体型としました。
    設置面積は従来のエアーカーテンと同じです。
  2. アンバランス気流により。高い防虫性能が得られます。
  3. シートシャッターと一体化したことで、工事費が節約できます。
  4. パイプレス構造により、業界最速の上昇スピード3m/secが可能。
    開放時間の短縮、防虫効果を高めます。万一シートに接触すると、シートがガイドから外れて破損防止。外れたシートは上昇することで自動復帰する構造です。
  5. 低消費電力直流ブラシレスファンを採用。

* 本製品は、小松電機産業(シートシャッター「門番」)と日本エアーテック(エアーカーテン)との共同開発製品です。

シートシャッター内蔵防虫用エアカーテンの図1

アンバランス気流図

シートシャッター内蔵防虫用エアカーテンの図2

特徴

  • 業界トップの気密性
  • 高い安全性(GF型)
  • 高速開閉による開放時間短縮
  • 高い耐久性
  • 累計13万台の高い実績
  • 自動復帰機構(GF型)

用途

  • 防虫防塵
  • 防寒空調効果省エネ
  • 採光

納入実績

  • 食品、薬品、機械・金属、自動車関連、印刷、物流、包装資材等
    あらゆる業種で採用

メーカー紹介

  • 小松電機産業株式会社
  • 小松電機産業株式会社 シートシャッター 『門番』製造元
  • シートシャッター「門番」と上下水道計測・制御・監視システム「やくも水神」を全国展開
  • 94年HNS人間・自然・科学研究所設立。21世紀型産業創造を推進。
  • https://www.komatsuelec.co.jp/
  • 小松電機産業株式会社 シートシャッター 『門番』製造元
